Witness属性元素应用建模

（二）

4 元素详细设计
4.1 Part元素详细设计

   在模型中要实现两类零部件以不同的可视化方式显示出来，并各自按照独立的随机规则到达store，同时要求两类部件的处理时间属性process_time各不相同，因此，进行两类部件的详细设计如下。
4.1.1 standard元素详细设计
    双击standard元素，进入详细设计对话框，根据模型要求，对其设置如图7所示。

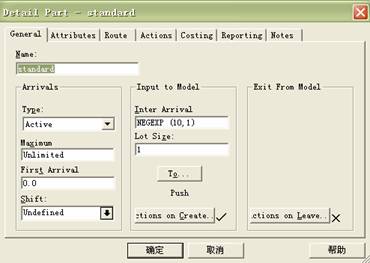

图7 standard元素详细设计

• 在type栏中选择active选项，表示零件是主动进入系统；

• 在inter arrival栏中输入negexp（10，1），表示零件进入系统间隔时间服从均值为10个时间单位的负指数分布；

• 在Lot size栏中输入1，表示每次进入系统批量为1。

• 点击To…按钮，输入“push to store”，表明零件进入系统后存放在store缓冲区中；

• 点击actions on create按钮，输入“icon=24 process_time=9”，表明该零件在系统运行时动态图标为picture gallery中的第24号图标，与静态图标保持相同，并且加工时间属性元素赋值为9个时间单位。

• 点击确定按钮，完成设计。

4.1.2 deluxe元素详细设计
    双击deluxe元素，进入详细设计对话框，根据模型要求，对其设置如图8所示。

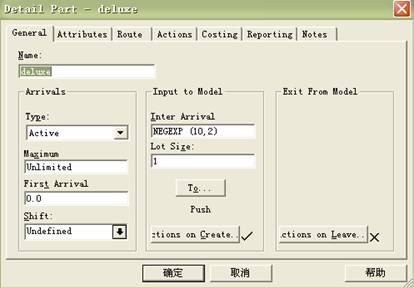

图8 deluxe元素详细设计

• 在type栏中选择active选项，表示零件是主动进入系统的；

• 在inter arrival栏中输入negexp（10，2），表示零件进入系统间隔时间服从均值为10个时间单位的负指数分布；

• 在Lot size栏中输入1，表示每次进入系统批量为1。

• 点击To…按钮，输入“push to store”，表明零件进入系统后存放在store缓冲区中；

• 点击actions on create按钮，输入“icon=25 process_time=11”，表明该零件在系统运行时动态图标为picture gallery中的第25号图标，与静态图标保持相同，并且加工时间为11个时间单位。

• 点击确定按钮，完成设计。

4.2 Machine元素详细设计
    双击machine元素，进入机器详细设计对话框，按照模型要求，对其设置如图9所示。

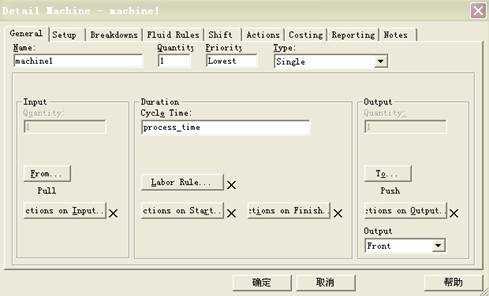

图9 machine1元素详细设计

• 点击from…按钮，输入“pull from store”，说明机器是从store里获取零件的；

• 点击to…按钮，输入“push to ship”，说明被加工完的产品送出系统之外；

• 在cycle time中输入process_time，说明加工时间根据当前被加工零件的process_time这一属性值来确定，在对part元素进行详细设计的时候，已经对标准件和豪华件分别进行了process_time的设置。模型在运行时，机器从store中按顺序获取零件，如果该零件为标准件，机器加工时间按照标准件的process_time，即9分钟进行加工；如果获取的零件是豪华件，其加工时间为11分钟。

5. 元素逻辑规则设计
    元素逻辑规则已经在元素详细设计中的to…按钮中和from…按钮中设定了，所以在此不作介绍。

6. 仿真实验及结果分析
    运行模型至仿真时间1000，从图10中可以看出machine1的运行效率为100%。但是machine1并不是非常高效的，因为许多的部件在缓冲区中排队等待了很长的一段时间（在仿真钟为1000时，machine1处理了100个部件，但是还有107个仍然在缓冲区里，所有部件在缓冲区中的平均等待时间为247.7分钟）。模型运行的时间越长，情况越差：在仿真钟为10000时，部件在缓冲区的平均等待时间达到2578分钟。

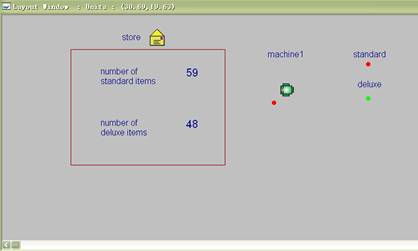

图10 运行结果
