Associate方式设计WITNESS VR模型

Part 2：使用WITNESS将3D和2D模型连接，实现VR

Step1：打开WITNESS软件
Step2：打开bells.mod

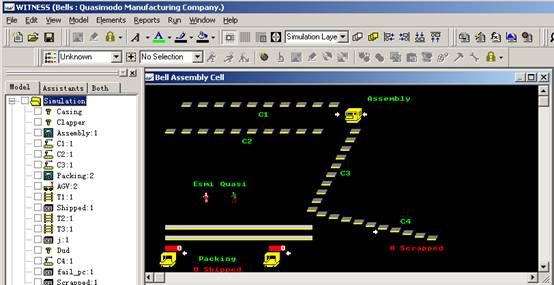

   在WITNESS软件中打开2D模型bells.mod；打开该模型之后，WITNESS界面如下：

Step3：打开conveyor3D.rbs

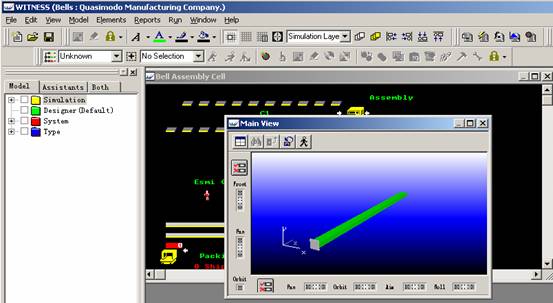

   在WITNESS 2006中打开前一部分设计的3D模型文件conveyor3D.rbs，此时WITNESS界面没有显示出3D模型来，通过WITNESS菜单window / VR / open 3D window即可打开3D视图。

Step4：2D与3D元素连接设置

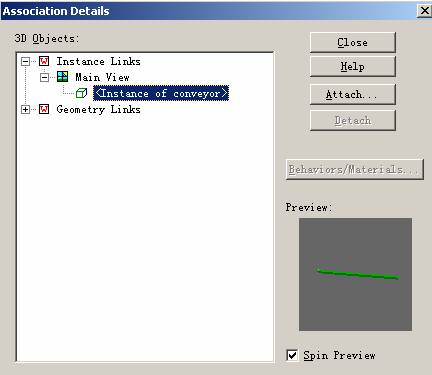

    通过选择菜单model / associate打开连接细节对话框association details，见下图，进行2D与3D的连接设置。

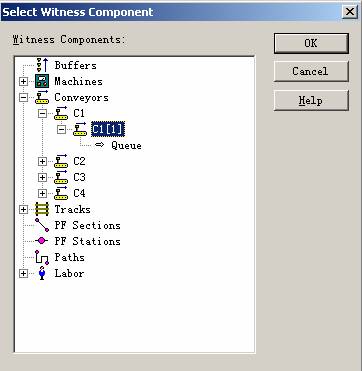

    在连接细节对话框中扩展Instance Links，从右图可以看出3D对象中只有一个实例：Instance of conveyor，选中该实例，点击对话框右侧的“Attach…”按钮，弹出“Select Witness Component”对话框（如下图），为3D实例选择2D元素。

    在上图中扩展Conveyors元素，选中C1[1]，点击OK按钮，关闭Witness元素选择对话框，完成输送链C1的2D和3D对象连接。

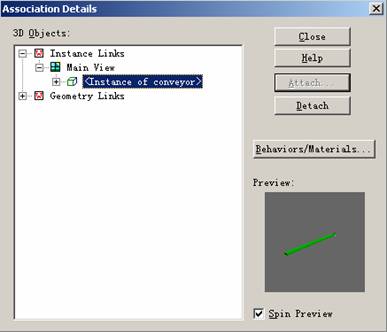

    此时的Association Details对话框显示如下图。

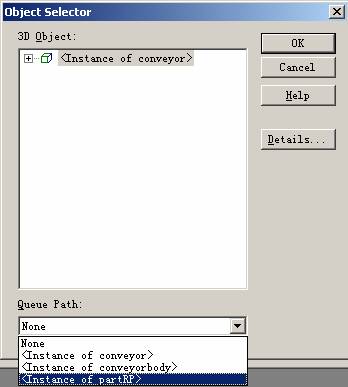

    在上图中点击Behaviors/Materials…按钮，弹出对话框“Object Selector”，为实例“Instance of conveyor”设定部件参考实例，在对话框下部的Queue Path中选择“Instance of partRP”，点击OK按钮，返回连接对话框。

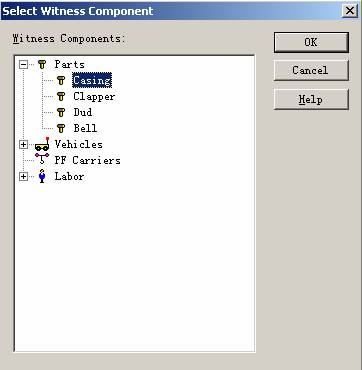

    打开Association Details对话框中的“Geometry Links”，选中几何体partBody，点击“Attach…”按钮，弹出为该蓝色立方体指定2D的连接部件的对话框，如下图，在对话框中选择Casing部件，点击OK按钮，返回连接对话框。

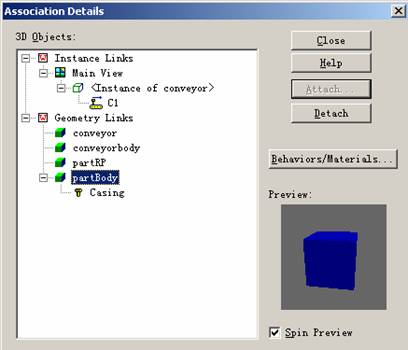

    此时连接对话框扩展开来如右图所示，点击Close按钮，完成2D与3D的连接设置。

Step5：运行3D模型
   点击WITNESS的运行按钮，即可以看到3D模型的运行。
