WITNESS VR快速建模示例

WITNESS VR快速建模简介
    WITNESS VR模块提供了一种快速的虚拟现实建模方式，即Fast build功能，该功能入口为WITNESS主窗口菜单Model/Fast Build…。Fast Build功能可以让用户轻松、快捷的为WITNESS2D仿真模型建立起对应的3D模型。
    使用Fast Build建立WITNESS VR模型需要一个witness二维仿真模型以及一个语法结构可以让Witness VR识别的*.rbs文件。其中*.rbs文件中需要包括用来显示parts, machines, conveyors, labor, vehicles, tracks等2D对象的3D实体的形状以及parts, labor, vehicles and carriers这四类移动对象的移动路径。
满足这种语法命名规则和对象的*.rbs文件可以通过如下两种方法获得：
（1）使用Witness VR提供的缺省库文件default.rbs，该文件保存着为WITNESS系统中相关元素的显示特征的简单3D实体以及移动路径设定。
（2）用户根据Witness VR语法，使用Mantra4D自定义一个扩展名为.rbs的文件。


使用Fast Build建立WITNESS VR模型的步骤如下：


下面使用Fast Build方式为WITNESS 安装目录下Demo\tutorialSimu\Stage4.mod二维仿真模型建立虚拟现实模型，模型下载，具体操作见下文。

　

Step 1：打开文件Stage4.mod

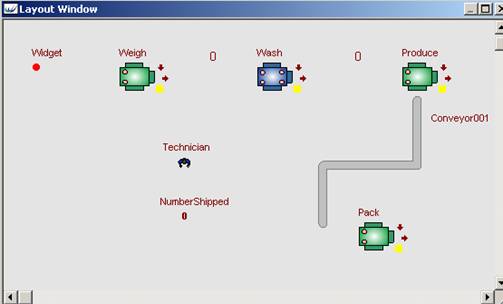

首先打开WITNESS系统，再通过菜单File/Open，选择Stage4.mod文件打开，WITNESS可视化设计窗口显示如下图。

　

本仿真模型是一个WITNESS二维仿真模型，其中的部件（Widget）、四台机器（Weigh，Wash，Produce，Pack）、输送链（Conveyor001）和工人（Technician）可视化属性都以二维的方式显示。
Step 2：打开文件default.rbs
在本示例中，3D模型库使用Witness系统自带的default.rbs文件。

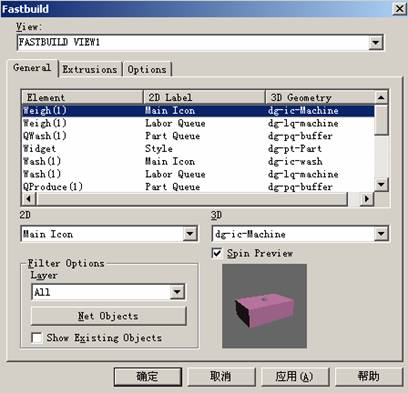

选择witness菜单Model/Fast Build…，在弹出的文件选择窗口选择C:\Program Files\Witness 2006\Default\default.rbs文件，双击文件，弹出“Fastbuild”对话框如下图所示。


    可以看出，Fastbuild功能自动为2D模型中相关显示属性匹配了一个3D几何体。例如在上图中部高亮显示的一行中，称重机器Weigh的图标Main Icon自动匹配了一个名称为“dg-ic-Machine”的3D几何体，该几何体的形状就是对话框右下角显示出来的立方体图形。如果对Fastbuild自动匹配的图形效果不满意，可以通过该对话框3D下方的下拉列表框中重新选择3D几何体。同时，对比上图中间部分的第一行和第二行会发现，这两行的Element列下的元素名称是一样的，都是Weigh（1），但是第二列2D Label下的标签名称和第三列3D Geometry下的名称不一样。这是因为一个元素可能有多个显示项，这里称重机器既有机器本身的图形需要显示（Main Icon），也有当Labor元素到机器旁辅助作业时，Labor元素的图形需要显示（Labor Queue）。
在Fast build对话框中的Extrusions页中可以设置将一些简单的二维图形拉伸为三维几何体，其中线条和矩形可以拉伸为立方体，椭圆可以拉伸为圆柱体。
Step 3：确认Fast Build

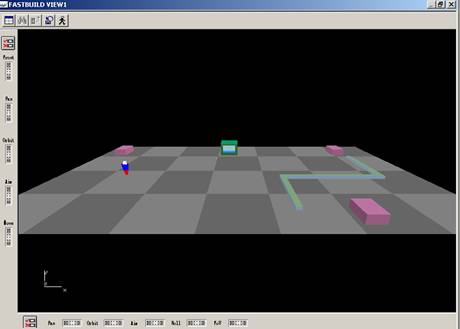

示例中接受Fast Build功能对二维对象的缺省三维设置，点击Fastbuild对话框中的应用按钮，完成Witness VR的设定，设定之后，窗口显示如下：

可以看出快速生成的3D视图将2D模型中的元素都配置了三维实体元素，只是机器、输送链和人的三维图形有点简单，可以通过丰富WITNESS VR模型库来改善图形效果。

Step 4：运行VR模型

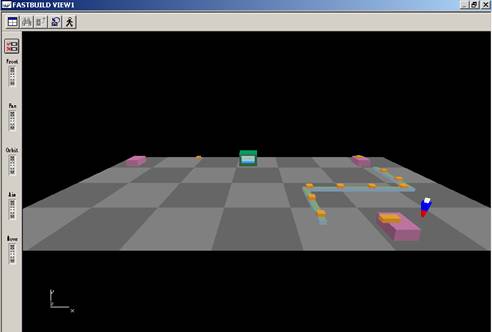

点击WITNESS运行工具栏按钮 ，就可以看到3D模型的仿真运行。运行过程的截图如下。
