仓储中心分拣系统仿真


一、 模型描述
    某物流仓储系统接受三种颜色（红、绿、黄）的产品，产品进入系统的时间间隔分别都服从均值为8分钟的负指数分布。存储过程为：
产品从仓库入口一个一个的进入分拣输送链，分拣输送链分为三段，前两段尾部装有颜色传感器，如果第一个颜色传感器处扫描的产品颜色为红色，则分流，否则，放行；如果第二个传感器处扫描的颜色为绿色，则分流，否则放行，到第三段输送连尾部，黄色产品分流。分流后的产品，即同颜色产品通过输送链送入相同的库区存储，每个库区为一排四列十层，库位优先级为先底后高。产品正常通过每个输送量的时间为10分钟，Witness仿真模型下载。
该模型建立有以下目的：
 掌握输送链的Witness建模
 掌握立体仓库的Witness建模
 了解入库作业规则的实现
 能够对系统进行初步的统计分析


二、 模型建立
2.1 模型最终界面

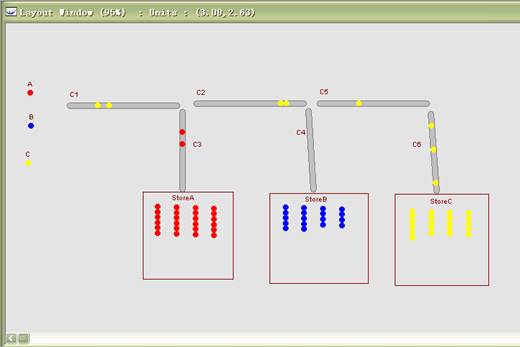

模型最终界面如图1所示：



图1 模型最终界面

　


2.2 元素说明

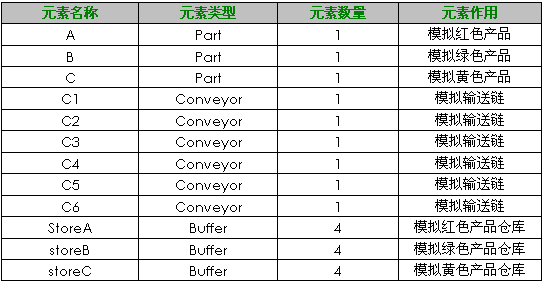

part元素产品经过输送链conveyor元素的运输，经过一系列的分拣，最终被放入指定仓库。因此在该模型中主要有三类元素：part元素、conveyor元素和buffer元素。具体元素详见下表：


表1 元素说明


2.3 元素可视化设计
（1）Part元素可视化设计
Part元素有产品A、B、C，只需对其name属性和icon进行可视化设计即可。Icon分别选择红色、绿色和黄色图案表示。如图1所示。
（2）Buffer元素可视化设计
Buffer元素主要对其name属性和part queue属性以及rectangle属性进行可视化设计。其中part queue属性选择queue选项的up选项。对rectangle属性进行设置时选择红色矩形框。
（3） conveyor元素可视化设计
conveyor元素需要对其name属性、path属性进行可视化设计。如图1所示。
2.4 元素详细设计
（1）Part元素详细设计

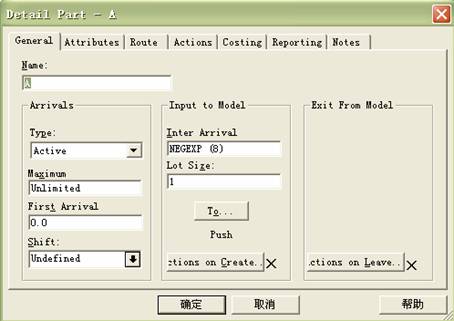

Part元素A、B、C都是以均值为8的负指数分布的时间间隔主动进入系统，因此在此以产品A为例介绍part元素的详细设计。详细设计如图2所示：



图2 产品A元素详细设计


其中，点击“To…”按钮，输入：“push to C1”，表示产品以均值为8min的速度进入系统后转移到输送链上。
（2）buffer元素详细设计
Buffer元素有storeA、storeB、storeC。详细设计基本相同。在此以storeA为例。

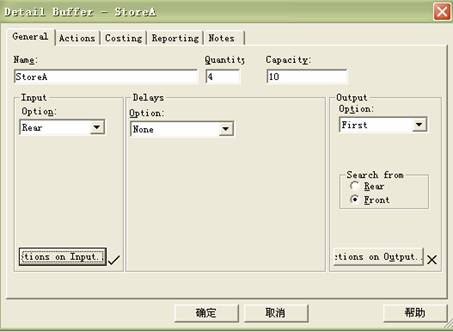

按照模型描述所讲，仓库有4列，每列有10个仓储区，产品入库后将从底网上一次存储。仓库每列的容量为10。当仓库装满产品时，存储动作停止。具体设计如图3所示：



图3 仓库详细设计


其中，“actions on input”中输入：
    IF NFREE (ELEMENT) = 0
       STOP
    ENDIF ！判断仓库中是否还有空间，如果没有空间则停止输入。
（3）conveyor元素详细设计
conveyor元素主要有C1、C2、C3、C4、C5、C6。产品进入系统后进入C1后，运行到C1的首部，对产品的种类进行判断，A产品分流至T3，其余进入C2，T2首部又一次对产品种类进行判断，绿色产品进行分流至C4，其余至C5、C6。了解其运行规则后，对六个路径逐一进行设置。
 C3、C4、C6元素详细设计

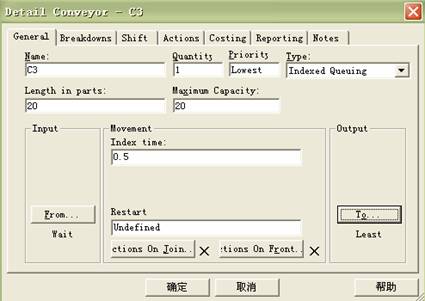

C3、C4、C6元素性质基本相同，都是将对应的产品运送至仓库区。因此在此将以C3为例对这三种元素进行详细设计。如图4所示：



图4 C3元素详细设计


其中，点击“to”按钮，输入：LEAST PARTS StoreA(1),StoreA(2),StoreA(3),StoreA(4) ！产品选择仓库中每个仓储区中存储产品量最少的仓储区进行存放。
 C1元素详细设计

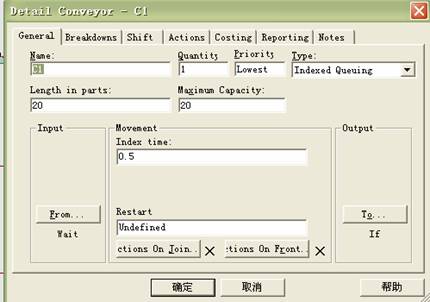

C1元素具体设计如图5所示：



图5 C1元素详细设计


其中，点击“to”按钮，输入：
    IF TYPE = A
        PUSH to C3 at Rear
    ELSE
        PUSH to C2 at Rear
    ENDIF ！判断产品的种类，如果产品的种类是A产品，则将其输送至C3输送链送往仓库。否则送往T2继续分流。
 C2素详细设计

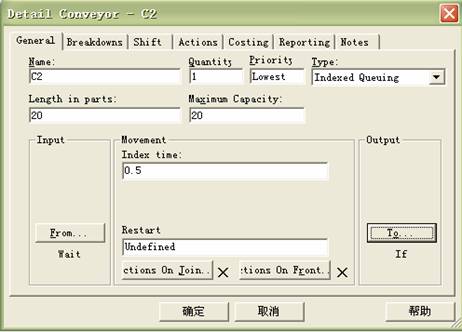

C2元素详细设计具体如图6所示。



图6 C2元素详细设计


其中，点击“to”按钮，输入：
    IF TYPE = B
        PUSH to C4 at Rear
    ELSE
        PUSH to C5 at Rear
    ENDIF ！产品种类为B的时候，对其输送至C4输送至仓库，其余继续输送至C5。
 C5素详细设计

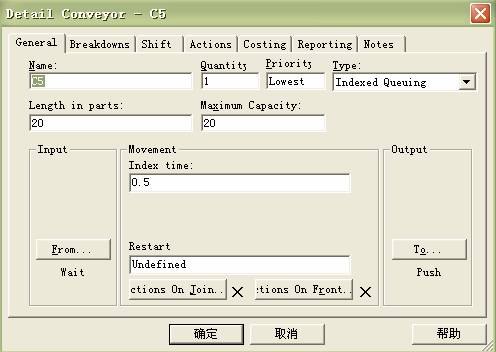

C5元素具体设计如图7所示：



图7 C5元素详细设计


其中，点击“to”按钮，输入：
    PUSH to C6(1) at Rear ！直接将其输送至C6运往仓库。
三、 运行模型
系统运行200分钟，结果如表2所示：


表2 系统运行数据统计



上表可以看出，三个仓库中的库存分别是24、18、21。而进入系统的产品分别是26、18、29。可以推出在制品库存分别是2、0、8。可以从模型运行结果来看，确实如此。
