Network运输网络仿真模型

一、 模型描述

    有一企业生产汽车零配件，汽车零配件以UNIFORM (9,14,2)的时间间隔到达系统后进入缓冲库存准备进行装载，装载时一个托盘搬运一个零件，装载时间为3个时间单位。装载上零件之后，经过长为22m，运行速度为1的路线，卸载零件至加工机器进行加工，卸载时间为每件1个时间单位。然后托盘进入长为20，搬运速度为1的路线上返回装载站，仿真模型下载。
建立该模型的目的是：
 动态显示每件零件进入系统至送出系统所需的时间形成的分布图。
 动态显示装载至卸载路线上托盘的数量。
 学会使用network建立模型
二、 模型建立
2.1 模型最终界面

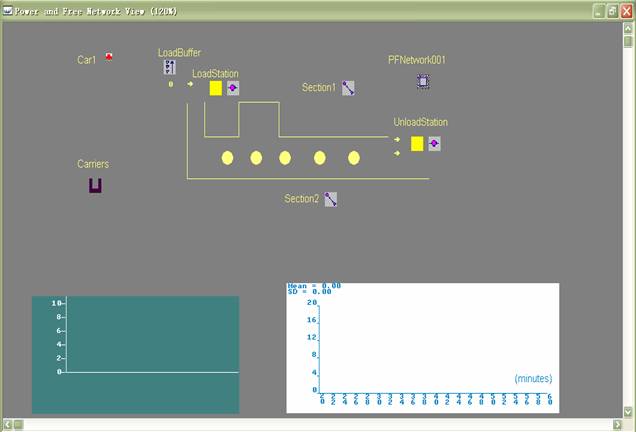

模型最终界面如图1所示。


图1 模型最终界面

　

2.2 元素说明
使用到运输网络，单件运输小车、路线集以及工作站等元素，相对其他建模元素来讲，都是属于运输逻辑型元素，比较特殊。具体元素详见下表：

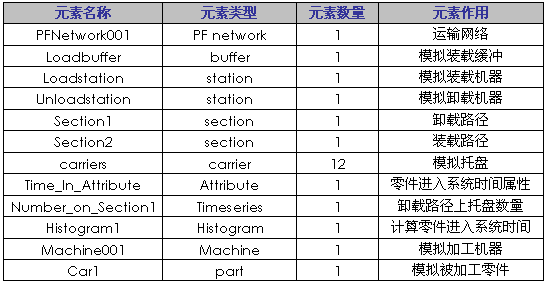

表1 元素说明


2.3 元素可视化设计
（1）Part元素可视化设计
Part元素只有产品car1，只需对其name属性和icon进行可视化设计即可。如图1所示。
（2）Buffer元素可视化设计
Buffer元素loadbuffer都对其name属性、icon属性和part queue属性可视化设计。其中part queue属性选择count选项。对buffer元素中包含的产品数量实现可视化设计。
（3） station元素可视化设计
station元素有装载站和卸载站两种，主要对其name属性、icon属性（静态图标）、icon（动态图标）和carrier queue属性进行可视化设计。其中carrier queue属性选择queue选项中的right属性，如图1所示。
（4） section元素可视化设计
Section元素有卸载路线和装载路线。Section元素主要对name属性、icon属性、以及path属性进行可视化设计。具体设置如图1所示。
（5）carrier元素可视化设计
Carrier元素为单件运输小车，在该模型中充当托盘。主要对其name属性和icon属性进行可视化设计。
（6）PF network元素可视化设计
PF network是指运输网络，主要对其name属性和icon属性进行可视化设计。
（7）timeseries 元素可视化设计

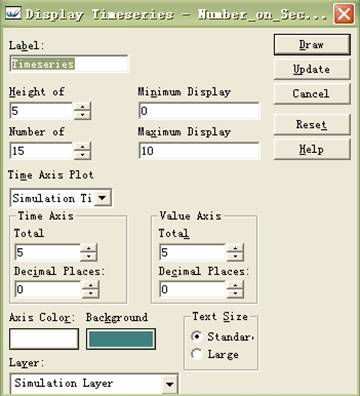

Timeseries元素Number_on_Section1主要对timeseries属性进行可视化设计，如图2所示。



图2 timeseries元素可视化设计


（8）Histogram元素可视化设计
Histogram元素需要对其histogram属性进行可视化设计，如图3所示。

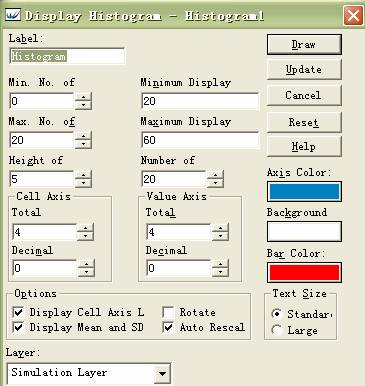

图3 histogram元素可视化设计


2.4 元素详细设计
（1）Part元素详细设计

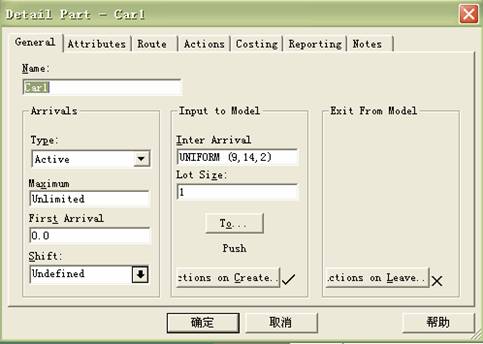

Part元素详细设计如图4所示：



图4 car1元素详细设计


其中：

    点击“To…”，输入：push to loadbufferr，表示产品进入系统的时间间隔服从9到14的均匀分布，产品进入系统后输送到缓冲区中。
    点击“actions on create”，输入：icon=21，表示开始运行时part元素动态图标为picture gallery中的21号图标。
（2）buffer元素详细设计
Buffer元素详细设计如图5所示

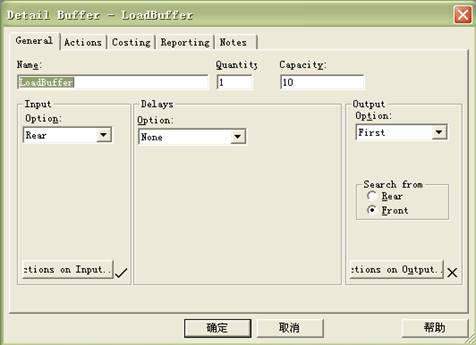

图5入库台详细设计


其中：

   点击“actions on input”，输入：Time_In_Attribute = TIME ，表示产品进入系统的时间赋值给Time_In_Attribute属性。
（3）station元素详细设计

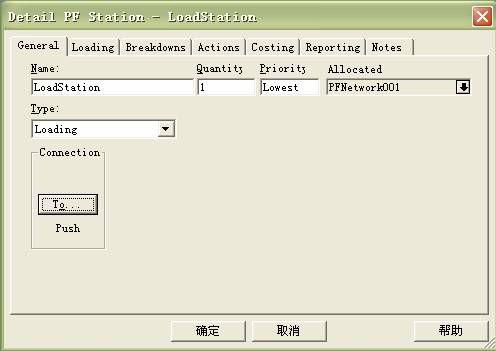

图6 loadstation元素详细设计


其中：

    点击“to”按钮，输入：PUSH to section1，表示loadstation完成装载后送入section1上运输至卸载站。
    Allocated选项中选择PFnetwork001，表示该元素附属于运输网络。

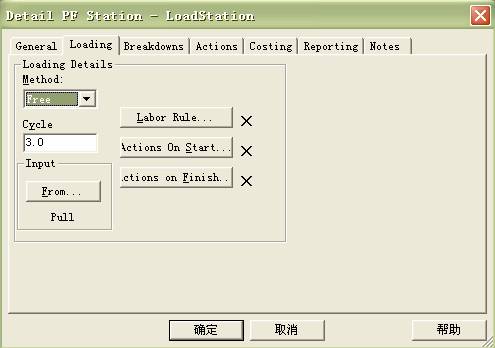

图7 loadstation元素loading选项详细设计


其中：

   点击“from”按钮，输入：PULL from loadbuffer，表示装载产品是从loadbuffer取出来的。

　

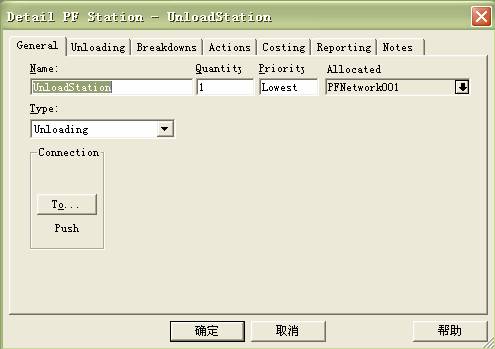

图8 unloadstation元素general选项详细设计


其中：

    点击“to”按钮，输入：push to section2，表示完成卸载任务后，将转到返程路线上返回。
    Allocated选项中选择PFnetwork001，表示该元素附属于运输网络。

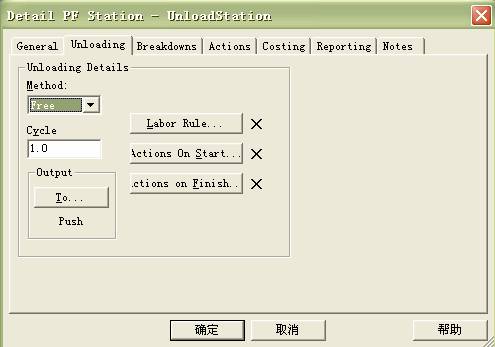

图9 unloadstation元素unloading选项详细设计


其中：点击“to”，输入：push to machine001，表示产品卸载后进入机器进行加工。
（4） section元素详细设计

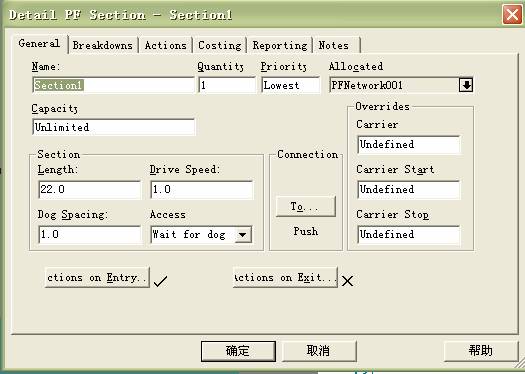

图10 section1详细设计


其中：

    Allocated选项中选择PFnetwork001，表示该元素附属于运输网络。
    点击“to”按钮，输入：Push to unloadstation，表示将小车运送至卸载站。
    点击“actions on entry”，输入：icon=21，表示动态显示car1的图标。

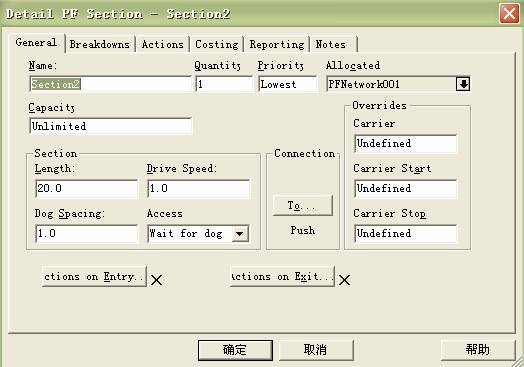

图11 section2详细设计


其中：

    Allocated选项中选择PFnetwork001，表示该元素附属于运输网络。
   点击“to”按钮，输入：Push to loadstation，表示将小车运送至装载站。
（5） timeseries元素详细设计

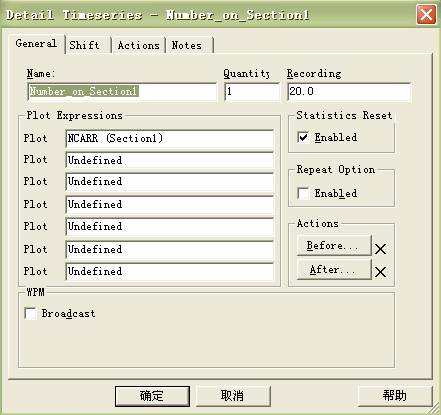

Timeseries元素详细设计如图12所示：



图12 仓库元素详细设计


在plot选项中输入Ncarr（section1）表示动态记录section1中的carriers元素的数量。
（6）machine元素详细设计
Machine元素详细设计如图13所示：

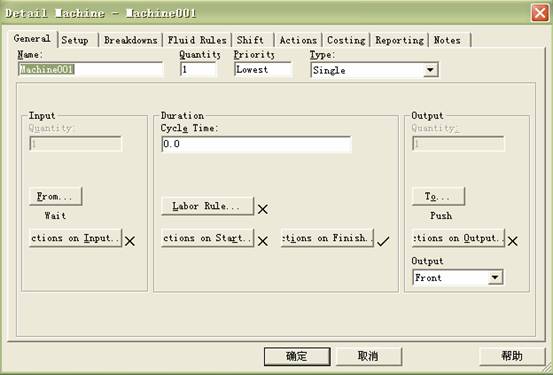

图13 machine001元素详细设计


其中：

    点击“actions on finish”按钮，输入：
        RECORD TIME - Time_In_Attribute in Histogram1 ！表示将系统运行目前的时间减去产品进入系统的时间，即产品在系统中逗留的时间写入histogram1中。
   点击“to”按钮，输入：push to ship。
（7）carrier元素详细设计
Carrier元素详细设计如图14所示：

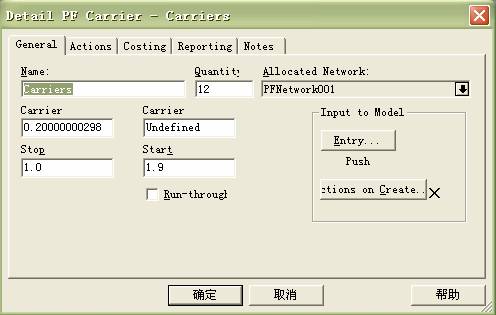

图14 carrier详细设计


其中，点击“entry”按钮，输入：push to loadstaion，表示carrier元素进入系统后进入loadstaion进行装载操作。
三、 运行模型

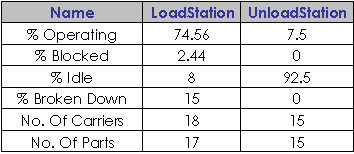

系统运行200分钟，结果如表2所示：

表2 系统运行数据统计

上表可以看出，装载站的忙率为74.56%，卸载站的忙率只有7.5%。装载站相对繁忙的多。
